多層燒結金屬絲網
燒結網
多層金屬編織絲網，通過特殊的疊層壓制與真空燒結等工藝制造而成，具有較高機械強度和整體剛性結構的一種新型過濾材料。
其各層絲網的網孔相互交錯，形成一種均一而理想的過濾結構，不僅克服了普通金屬絲網強度低、剛性差、網孔形狀不穩定的不足，而且能夠?qū)Σ牧系目紫洞笮?、滲透性能和強度特性進行合理的匹配與設計，從而使其具有優良的過濾精度、過濾阻抗、機械強度、耐磨性、耐熱性和可加工性，綜合性能明顯優于燒結金屬粉末、陶瓷、纖維、濾布、濾紙等其他類型的過濾材料。

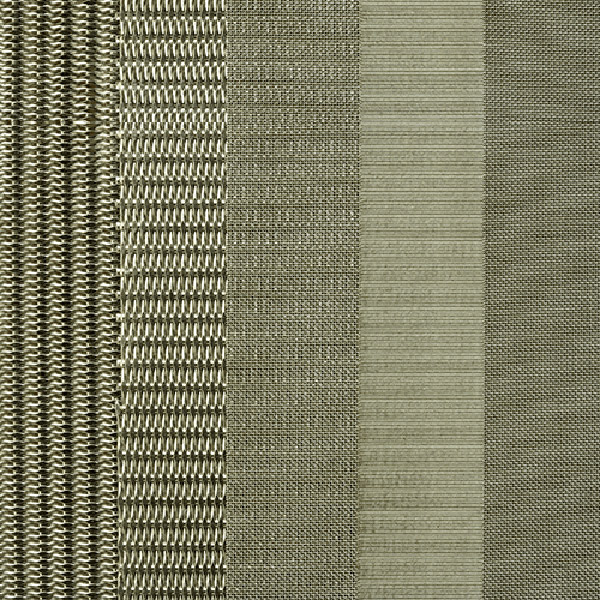

① 五層燒結網
它是將五層不銹鋼絲網按照不同的結構疊放在一起，然后經過燒結、加壓、軋制等工藝制作而成的多孔燒結材料。
特點
（1）過濾精度范圍廣：從1μ-100μ，均具有可靠的過濾性能。
（2） 過濾精度穩定：由于上下層絲網的保護作用，過濾層的絲網網孔不易變形。
（3） 高強度：由于有第四層和第五層做支撐，具有很高的耐壓性和機械強度。
（4） 易清洗：采用了表層過濾材料，因此具有易于清洗的特點，特別適合反沖洗。
（5） 耐高溫：可承受高達480℃的高溫。
（6） 耐腐蝕：采用不銹鋼和特殊合金材料，因此具有很高的耐腐蝕性。
（7） 易加工：適用于裁剪、折彎、沖壓、拉伸、焊接等加工條件。
材料
SUS304、SUS316、哈氏合金、蒙乃爾合金、鉻鎳鐵合金、雙相不銹鋼等其他特殊合金。
標準尺寸
500*1000mm、600*1200mm、1000*1000mm、1200mm*1200mm、1200*1500mm。以上范圍內的尺寸可根據用戶要求定制。
技術參數
| ? ? ? ?型號 | ?名義過濾精度 | ?結構 | 透氣度(L/min/cm2) | ? ?冒泡壓力 |
| FTA5-1 | 1 | 100/400x2800/100/12x64/64x12 | 1.81 | 5300-6000 |
| FTA5-2 | 2 | 100/325x2300/100/12x64/64x12 | 2.35 | 4300-5000 |
| FTA5-5 | 5 | 100/200x1400/100/12x64/64x12 | 2.42 | 3000-3700 |
| FTA5-10 | 10 | 100/165x1400/100/12x64/64x12 | 3 | 2700-3300 |
| FTA5-15 | 15 | 100/165x1200/100/12x64/64x12 | 3.41 | 2000-2600 |
| FTA5-20 | 20 | 100/165x800/100/12x64/64x12 | 4.5 | 1800-2300 |
| FTA5-25 | 25 | 100/165x600/100/12x64/64x12 | 6.12 | 1400-1900 |
| FTA5-30 | 30 | 100/450/100/12x64/64x12 | 6.9 | 1200-1700 |
| FTA5-40 | 40 | 100/325/100/12x64/64x12 | 7.2 | 1000-1500 |
| FTA5-50 | 50 | 100/250/100/12x64/64x12 | 8.41 | 900-1200 |
| FTA5-75 | 75 | 100/200/100/12x64/64x12 | 8.7 | 700-1100 |
| FTA5-100 | 100 | 100/150/100/12x64/64x12 | 9.1 | 650-1000 |
應用領域
石化、聚酯、制藥、食品飲料、化工、水處理、高溫氣體過濾、原油加工、通風與空氣過濾、電廠、冶金行業等。
應用產品
燒結過濾芯、碟片、無邊網片、過濾盤、籃式過濾器、圓柱形過濾芯等。
② 多層方孔燒結網
采用多層平紋編織方孔網制成的燒結網，由于方孔網的開孔率高，具有透氣性能高、阻力小和流通量大等特點。主要用于各種氣體和液體的過濾。由于每層絲網都有較大的選擇性，因此可以根據用戶要求定制其結構。
材料
SUS304、SUS316、哈氏合金、蒙乃爾合金、鉻鎳鐵合金、雙相不銹鋼等特殊合金。
標準尺寸
500*1000mm、600*1200mm、1000*1000mm、1200mm*1200mm、1200*1500mm。以上范圍內的尺寸可根據用戶要求定制。
技術參數
| 型號 | ?結構 | 過濾精度 | 厚度(毫米) | 孔隙率 (%) |
| FTB2-0.5T | 過濾層/60 | 2-100 | 0.5 | 60 |
| FTB3-0.7T | 60/過濾層/60 | 2-100 | 0.7 | 56 |
| FTB3-1.0T | 50/過濾層/20 | 20-200 | 1 | 58 |
| FTB3-2.0T | 過濾層/20/8.5 | 20-250 | 2 | 58 |
| FTB4-1.0T | 60/過濾層/40/20 | 2-200 | 1 | 44 |
| FTB4-1.7T | 40/過濾層/20/16 | 2-200 | 1.7 | 54 |
| FTB4-1.8T | 24x110/過濾層/20/16 | 2-200 | 1.8 | 46 |
| FTB5-1.9T | 30/過濾層/60/20/16 | 2-200 | 1.9 | 52 |
| FTB5-2.5T | 80/過濾層/30/10/8.5 | 2-200 | 2.5 | 55 |
| FTB7-2.0T | 50/過濾層/40/20/40/過濾層/50 | 2-150 | 2 | 58 |
注意：
（1） 只要過濾精度在我們規定的范圍內，過濾層是由客戶決定。
（2） 我們可以根據客戶的要求生產特殊結構的燒結網。
（3） 我們以40微米的過濾層為標準。
應用領域
空氣、水和油過濾、油氣防砂過濾器、綠氫、精煉工藝過濾、核能等。
應用產品
燒結絲網過濾芯、薄膜過濾器、過濾網片、過濾盤、籃式過濾器、圓柱形過濾器等。
③ 沖孔板和多層不銹鋼絲網燒結
由于多孔板的支撐，燒結網的抗壓強度和機械強度更高。它主要用于食品飲料、水處理、電廠除塵、制藥和薄膜等行業。它可以加工成圓柱形、圓盤形和片狀過濾器。沖孔板的厚度和金屬絲網的結構可根據用戶要求定制。
材料
SUS304、SUS316、哈氏合金、蒙乃爾合金、鉻鎳鐵合金、雙相不銹鋼等特殊合金。
標準尺寸
500*1000mm、600*1200mm、1000*1000mm、1200mm*1200mm、1200*1500mm。以上范圍內的尺寸可根據用戶要求定制。
技術參數
| ? ? ? 型號 | ? ? ? ? ? ? ? ? ? ? ? ? ? 結構 | ? ?過濾精度 | ? 厚度(毫米) | 孔隙率 (%) |
| FTC4-2.0T | 30/過濾層/30/φ4x5Px1.0T | 2-200 | 2 | 57 |
| FTC4-2.5T | 30/過濾層/30/φ5x7Px1.5T | 2-200 | 2.5 | 50 |
| FTC4-1.5T | 60/過濾層/30/φ1.5x3Px1.0T | 2-200 | 1.5 | 30 |
| FTC5-3.0T | 60/過濾層/60/20/φ6x8Px2.0T | 2-200 | 3 | 50 |
| FTC5-4.0T | 20/過濾層/20/10/φ8x10Px2.5T | 2-200 | 4 | 55 |
| FTC5-4.3T | 20/過濾層/20/10/φ10x13Px3.0T | 5-200 | 4.3 | 50 |
| FTC5-5.3T | 20/過濾層/20/10/φ10x13Px4.0T | 5-200 | 5.3 | 51 |
注意：
（1） 根據客戶要求，在過濾精度范圍內選擇過濾層。
（2） 其他特殊結構可根據客戶要求定制。
（3） 孔隙率是根據20u過濾層為核算基準。
應用領域
發電廠、食品飲料、水處理、油氣防砂過濾器、釀酒設備、煤礦行業等。
應用產品
圓筒過濾芯、籃式濾芯、錐形過濾器、空氣流化板等。
④ 2層或3層平織密紋網燒結
將兩層或三層相同精度的平織密紋網交叉疊放在一起經過燒結、加壓、軋制等工藝制作而成的燒結網。它具有網孔分布均勻、透氣性能穩定等特點。主要應用于流化床、粉體輸送、消音、干燥、冷卻等領域。
材料
SUS304、SUS316、哈氏合金、蒙乃爾合金、鉻鎳鐵合金、雙相不銹鋼等特殊合金。
標準尺寸
500*1000mm、600*1200mm、1000*1000mm、1200mm*1200mm、1200*1500mm。以上范圍內的尺寸可根據用戶要求定制。
應用領域
化工、制藥、食品、汽車、新能源等行業。
應用程序產品
不銹鋼過濾芯，燒結過濾芯，圓柱過濾芯。
